При работе с тонкой пленкой из ПТФЭ (политетрафторэтилена) точное измерение ее толщины имеет первостепенное значение. Как авторитетный поставщик тонкой пленки из ПТФЭ, мы понимаем важность точных измерений для обеспечения качества и производительности нашей продукции. В этом сообщении блога мы рассмотрим различные измерительные инструменты, используемые для измерения толщины тонкой пленки из ПТФЭ, обсудим их принципы работы, преимущества и ограничения.
1. Микрометры
Микрометры, также известные как микрометрические штангенциркули, являются одним из наиболее часто используемых инструментов для измерения толщины тонких материалов, включая пленку из ПТФЭ. Они выпускаются как в механической, так и в цифровой версии, причем цифровые обеспечивают более высокую точность и более удобочитаемость.
Принцип работы
Механические микрометры работают по принципу винтово-резьбового механизма. Пользователь вращает наперсток, который перемещает шпиндель к наковальне или от нее. Расстояние между шпинделем и наковальней можно измерить с высокой точностью, обычно до 0,001 мм (или 1 микрона). Цифровые микрометры используют электронный датчик для измерения расстояния, а результат отображается на цифровом экране.
Преимущества
- Высокая точность: Микрометры могут обеспечивать очень точные измерения, что делает их пригодными для применений, где требуется точный контроль толщины.
- Портативный: Они относительно небольшие, их легко переносить, что позволяет проводить измерения на месте.
- Простота в использовании: Даже для тех, у кого ограниченные технические знания, использование микрометра несложно.
Ограничения
- Ограниченная зона отбора проб: Микрометр измеряет толщину в одной точке. Для пленок из ПТФЭ, толщина которых может различаться по поверхности, необходимо провести несколько измерений в разных местах, что может занять много времени.
- Возможное повреждение поверхности: Контактное давление шпинделя и наковальни может вызвать некоторую деформацию нежной поверхности пленки из ПТФЭ, особенно для очень тонких пленок.
2. Ультразвуковые толщиномеры
Ультразвуковые толщиномеры — еще один популярный вариант измерения толщины тонкой пленки из ПТФЭ.
Принцип работы
Эти датчики работают, посылая ультразвуковые волны через материал. Волны отражаются от задней поверхности пленки, и измеряется время, необходимое волнам для возвращения. На основании известной скорости ультразвуковой волны в ПТФЭ толщину пленки можно рассчитать по формуле (d = \frac{v\times t}{2}), где (d) — толщина, (v) — скорость ультразвуковой волны в материале, (t) — время прохождения.
Преимущества
- Неразрушающий: Ультразвуковое измерение не повреждает пленку ПТФЭ, что имеет решающее значение для продуктов, которые должны оставаться неповрежденными для дальнейшего использования.
- Меры через покрытия: Если пленка ПТФЭ имеет покрытие или является частью многослойной структуры, ультразвуковые датчики все равно могут измерить толщину слоя ПТФЭ.
- Подходит для больших площадей: он может покрывать большую площадь по сравнению с микрометрами, обеспечивая более репрезентативное измерение толщины.
Ограничения
- Требуется контактная жидкость: Чтобы обеспечить правильную передачу ультразвуковых волн, между датчиком манометра и поверхностью пленки необходимо нанести контактную жидкость (например, гель). Это может оставить следы на пленке.
- На точность влияют свойства материала: Скорость ультразвуковых волн может варьироваться в зависимости от плотности, температуры и других свойств пленки ПТФЭ, что может повлиять на точность измерений.
3. Системы лазерного сканирования для измерения толщины
Технология лазерного сканирования также получила широкое распространение для измерения толщины тонкой пленки из ПТФЭ.
Принцип работы
Эти системы используют лазерный луч для сканирования поверхности пленки ПТФЭ. Лазерный свет отражается от верхней и нижней поверхностей пленки, и измеряется расстояние между двумя точками отражения. Путем непрерывного сканирования пленки можно получить подробный профиль толщины.
Преимущества
- Высокоскоростной и бесконтактный: Лазерное сканирование позволяет проводить быстрые измерения, не прикасаясь к пленке, что идеально подходит для крупносерийных производственных линий.
- Картография высокого разрешения: он может предоставить подробную карту толщины всей поверхности пленки, позволяя обнаруживать локальные изменения толщины.
- Автоматизированная работа: Эти системы можно интегрировать в автоматизированные производственные процессы, повышая эффективность и уменьшая количество человеческих ошибок.
Ограничения
- Высокая стоимость: Системы лазерного сканирования относительно дороги в покупке и обслуживании.
- Чувствительность к условиям поверхности: На точность измерения могут влиять шероховатость поверхности и отражательная способность пленки ПТФЭ.
4. Емкостные датчики толщины
Емкостные датчики также используются для измерения толщины тонких диэлектрических материалов, таких как пленка из ПТФЭ.
Принцип работы
Емкостный датчик состоит из двух электродов. Когда пленка ПТФЭ помещается между электродами, она действует как диэлектрик. Емкость датчика меняется в зависимости от толщины пленки. Измерив емкость и используя предварительно калиброванное соотношение между емкостью и толщиной, можно определить толщину пленки.
Преимущества
- Бесконтактный: Емкостные датчики позволяют измерять толщину, не касаясь пленки, что позволяет избежать возможных повреждений.
- Быстрое время отклика: Они могут обеспечивать измерение толщины в режиме реального времени, что полезно для управления процессом.
- Подходит для тонких пленок: Емкостные датчики особенно эффективны для измерения очень тонких пленок ПТФЭ.
Ограничения
- Чувствительность к условиям окружающей среды: Такие факторы, как влажность и температура, могут повлиять на измерение емкости, что приведет к неточностям.
- Ограничено диэлектрическими материалами: Емкостные датчики в основном подходят для диэлектрических материалов, таких как ПТФЭ, и могут не работать с проводящими или полупроводниковыми материалами.
Наш ассортимент продукции и важность измерения толщины

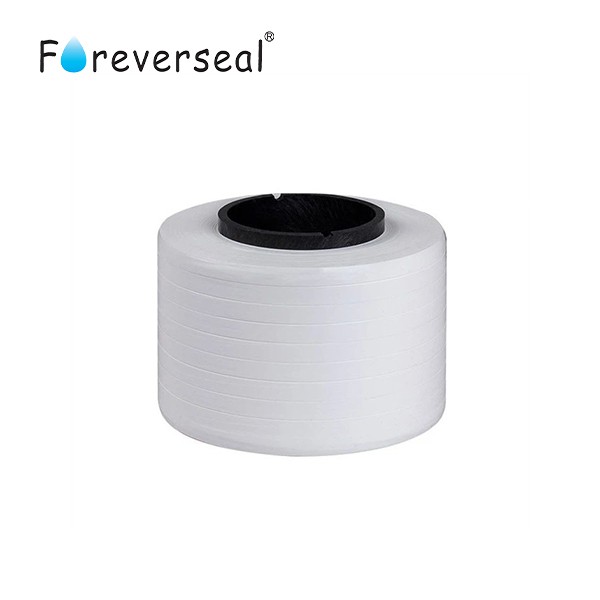

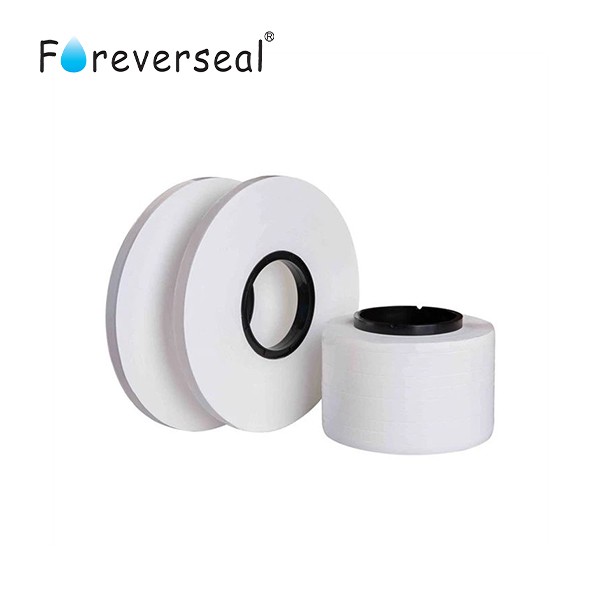

Являясь ведущим поставщиком тонкой пленки из ПТФЭ, мы предлагаем широкий ассортимент продукции, в том числеБелая неспеченная изоляционная лента из ПТФЭ низкой плотности,Изоляционная пленка для кабеля из ПТФЭ, иКоррозионностойкая пленка из ПТФЭ. Толщина этих пленок является критическим параметром, влияющим на их характеристики.
Например, при изоляции кабелей толщина пленки ПТФЭ может влиять на электрические свойства, такие как емкость и прочность на пробой под напряжением. В коррозионностойких применениях толщина должна быть достаточной, чтобы обеспечить надежный барьер против коррозионно-активных веществ. Используя соответствующие измерительные инструменты, мы гарантируем, что наша продукция соответствует строгим стандартам качества и требованиям клиентов.
Свяжитесь с нами для дальнейшего обсуждения
Если вы заинтересованы в нашей продукции из тонких пленок из ПТФЭ или у вас есть какие-либо вопросы об измерении толщины и технических характеристиках продукции, мы будем рады вам помочь. Свяжитесь с нами, чтобы начать обсуждение ваших конкретных потребностей, и мы сможем работать вместе, чтобы найти лучшие решения для ваших проектов.
